Ascenseur industriel pour personnes et charges
SEKLIFT conçoit des ascenseurs industriels pour l'accès permanent dans les usines, silos, entrepôts, centrales électriques et autres installations exigeantes. Le SM-GTP-102 assure le transport de personnes et de charges, tandis que les configurations spécifiques peuvent être adaptées aux dimensions, à la course et aux conditions d'exploitation du site.
- 01Cimenteries
- 02Les usines
- 03Silos et Tours
- 04Installations énergétiques
- 05Entrepôts
Fabricant d'ascenseurs industriels en Turquie. Un modèle de base + deux solutions sur mesure.
Fabricant d'ascenseurs industriels
L'ascenseur de fret et de personnes SM-GTP-102 constitue le système phare de la gamme industrielle SEKLIFT ; il combine une charge nominale de 2 500 kg, une capacité de 24 personnes, des vitesses de levage sélectionnables et une hauteur de course pouvant atteindre 200 m. Les ascenseurs hydrauliques et les ascenseurs spéciaux de marchandises sont développés sur mesure en fonction de la configuration du bâtiment, de la charge transportée, de la géométrie d’accès et des conditions d’exploitation.
Les chiffres vérifiés sont présentés uniquement pour le modèle SM-GTP-102.ASCENSEUR DE CHANTIER À CRÉMAILLÈRE POUR MATÉRIEL ET PERSONNEL

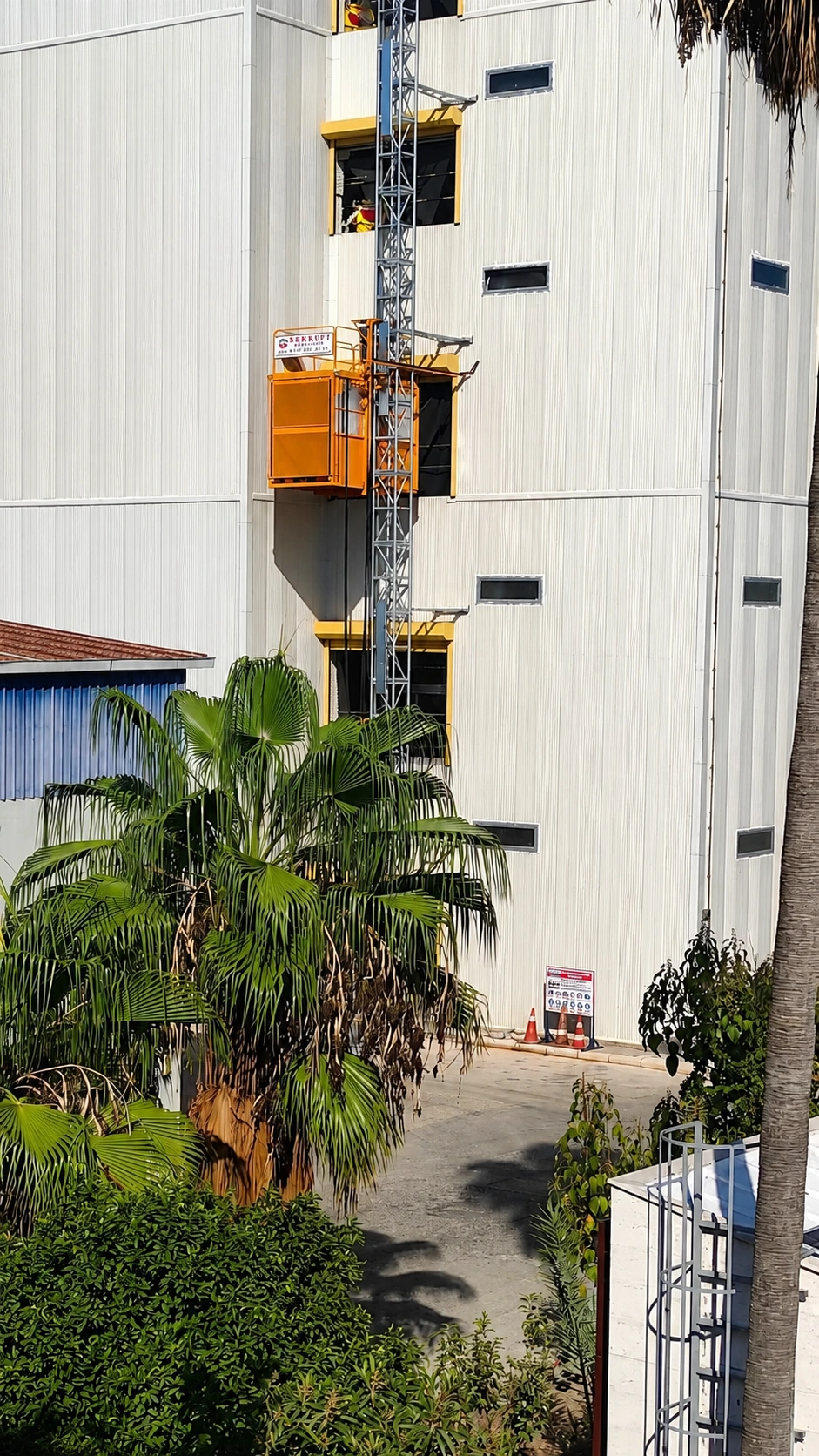

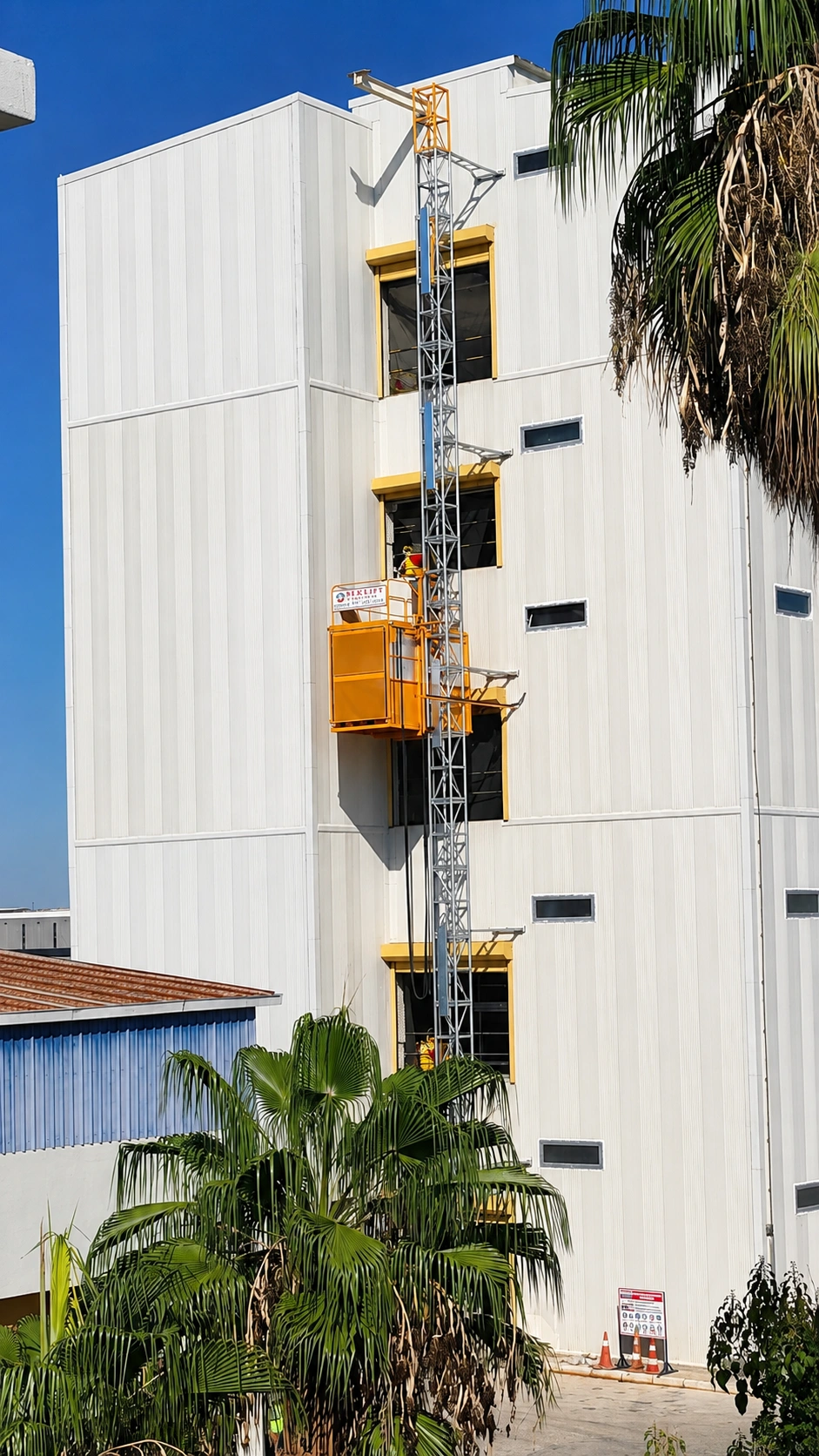

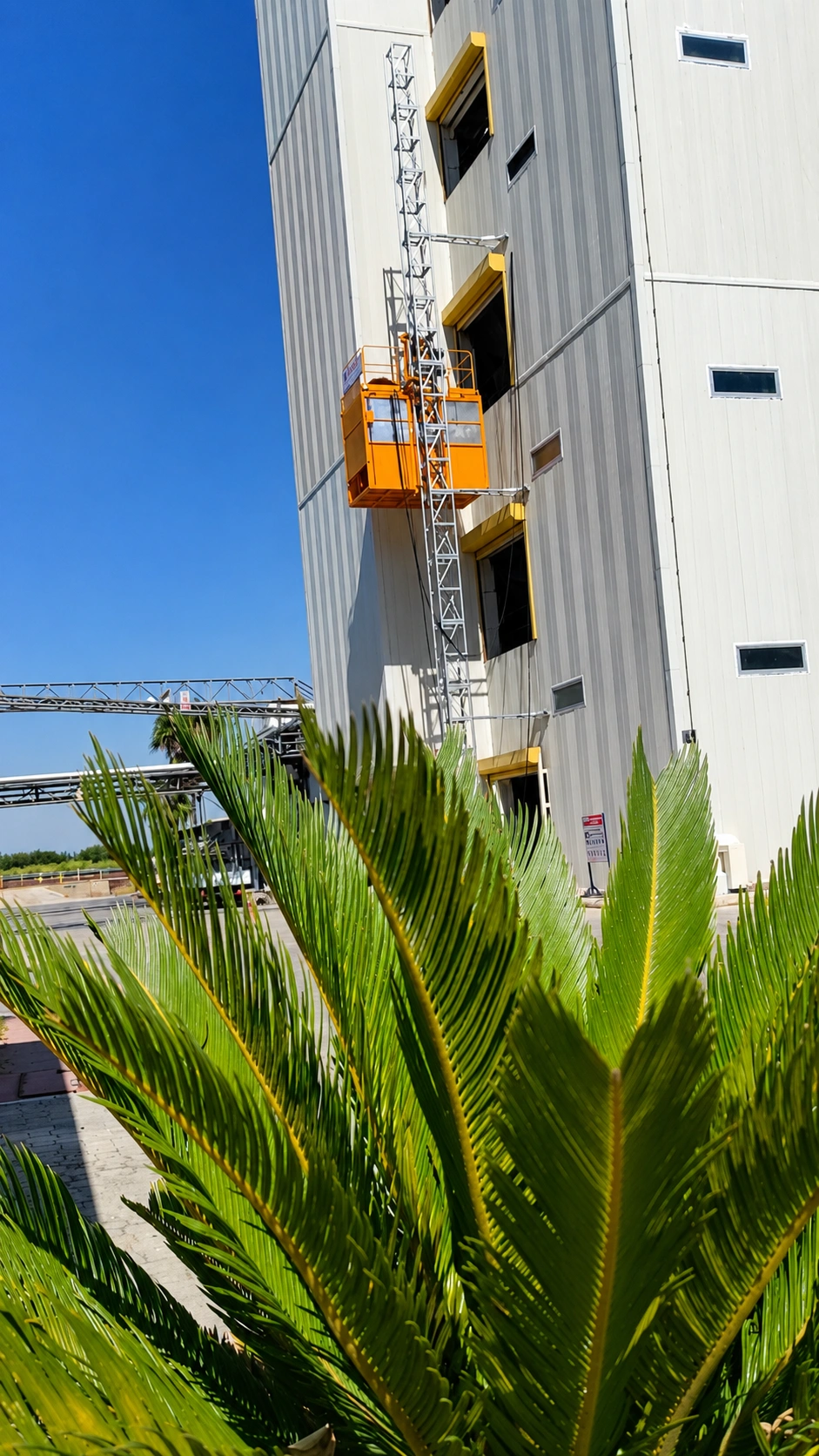

SM-GTP-102 : ascenseur industriel pour accès permanent
Le SM-GTP-102 associe une grande cage de 3 000 × 1 500 mm dotée d'une large ouverture latérale pour les matériaux encombrants, des vitesses de levage sélectionnables de 36, 54 ou 90 m/min, ainsi qu'un système de mât conçu pour une course verticale pouvant atteindre 200 m. Des hauteurs de mât supérieures peuvent être étudiées sur demande.
L'ouverture de la porte latérale de 2,6 m facilite la manutention de matériaux volumineux, tandis que les portes avant et arrière permettent d'optimiser le flux de déchargement autour du bâtiment.
Géométrie d'accès des ascenseurs de service et de fret
L'agencement de la cabine et de la porte offre aux prescripteurs des dimensions de travail exactes avant que les interfaces des paliers et du bâtiment ne soient finalisées.
Une plate-forme à mâts pignons et crémaillère définie
La vérification de la géométrie du mât, du module de crémaillère, de la classe de fixation et des poids des composants favorise la coordination préliminaire sur site.
- Section de mât carrée
- 550 × 550 mm
- Hauteur de section du mât
- 1 500 mm
- Module en rack
- 6 mm
- Boulons de fixation
- M24 × 260 / 10.9
- Poids du mât / crémaillère simple
- 133 kg
- Poids du mât / double crémaillère
- 149 kg
- Poids du système d'entraînement supérieur
- 450 kg
Sélectionner la performance du cycle autour de l'installation
Le modèle SM-GTP-102 propose trois vitesses de levage. Les caractéristiques du moteur fourni, les données relatives au courant de démarrage et les chiffres de consommation maximale sont présentés ci-dessous pour les versions de 36 et 54 m/min.
| Configuration | 36 m/min | 54 m/min |
|---|---|---|
| Moteurs de levage | 2 × 9,2 kW | 3 × 7,5 kW |
| Courant de démarrage maximal | 120 A | 150 A |
| Consommation électrique maximale | 33 kW | 40 kW |
- Tension d'alimentation
- 400 V / 50 Hz
- Tension de commande
- 48 V / 50 Hz / 24 V CC
- Option 90 m/min
- Ensemble électrique confirmé pour la configuration finale
Protection en matière de déplacement, d'accès et de conditions d'urgence
Le module de sécurité SM-GTP-102 mentionné associe protection mécanique, surveillance des limites de fonctionnement, accès contrôlé et systèmes d'intervention d'urgence.
Désigné comme l'unité de frein de sécurité mécanique du modèle.
Inclus dans l'équipement spécifié pour la descente d'urgence.
Des interrupteurs de fin de course montés sur le mât, supérieur et inférieur, sont inclus.
Spécifié pour détecter une charge dépassant la limite configurée.
Un dispositif de verrouillage spécifique est prescrit pour la porte de la cage.
Le système de freinage mentionné utilise des freins à disque à actionnement par ressort.
Des dispositions relatives à l'arrêt d'urgence sont incluses dans le dossier de sécurité.
La hauteur de garde-corps indiquée est de 1,10 m.
Coordonner la base avant l'installation sur site
Lorsque l'établissement définit l'ascenseur
Les systèmes suivants sont fabriqués sur mesure et ne correspondent pas à des configurations de catalogue standard. Leur capacité, leur course, les dimensions de la cage ou de la plateforme, les accès, le groupe d'entraînement et les commandes ne sont définis qu'après l'examen des conditions réelles du projet.
ASCENSEUR INDUSTRIEL HYDRAULIQUE CONÇU SUR SUR MESURE
Ascenseur hydraulique sur mesure
Un ascenseur hydraulique est conçu sur mesure pour s'adapter aux installations existantes plutôt que d'être contraint par les limites d'un catalogue préétabli. Le cahier des charges technique harmonise la charge transportée, la course et les arrêts, les dimensions utiles de la plateforme ou de la cabine, la disposition des accès, l'espace structurel, le cycle de fonctionnement ainsi que les exigences de commande.
MONTE-CHARGE INDUSTRIEL ÉTUDIÉ SUR MESURE
Ascenseur de charge — Configuration spéciale conçue sur mesure
Conçu pour des charges et des flux de travail qu'un ascenseur standard ne saurait décrire adéquatement. Le système final est façonné en fonction des marchandises, de leur mode de manutention, de l'interface de chargement, de l'enveloppe de la cage ou de la plateforme, de la géométrie des portes, de la configuration des paliers, de la course, de la fréquence d'utilisation et de l'environnement industriel.
Ascenseurs industriels. Commencez par le système, terminez par le projet.
Commencez ici lorsque la plate-forme de 2 500 kg / 24 personnes, la géométrie de cage spécifiée, la plage de vitesse sélectionnable et le système de mât correspondent à la charge de travail requise.
Examiner les spécifications de SM-GTP-102 ↑Optez pour une revue d'ingénierie de projet lorsque la disposition hydraulique, l'enveloppe structurelle, les arrêts, les portes et le cycle de fonctionnement doivent être définis conjointement.
Examiner les données de planification hydraulique ↑Utilisez ce chemin lorsque le chargement de la géométrie, la méthode de manutention, les ouvertures d'accès ou le flux de travail industriel exigent un système de transport de marchandises spécialement conçu.
Examiner les données de planification du fretÉlévateurs industriels à pignon et crémaillère ou hydrauliques : quand envisager l'une ou l'autre solution
Aucun des deux systèmes n'est universellement supérieur. Commencez par analyser la mission de transport, le déplacement, la structure, l'accès à l'aire deatterrissage, la géométrie de la charge et les conditions du site, puis confirmez la configuration finale par une étude d'ingénierie spécifique au projet.
| Facteur décisionnel | Ascenseur industriel à crémaillère | Monte-charge hydraulique industriel |
|---|---|---|
| Application type | Accès permanent pour le personnel et les marchandises au niveau de l'alignement de la plateforme sur mât SM-GTP-102 avec l'installation. | Un système de transport ou de manutention industrielle sur mesure, conçu en fonction des installations et des charges à lever. |
| Quand envisager | Les options publiées concernant la charge, la cage, la course et la vitesse du SM-GTP-102 conviennent, et les interfaces du mât, de la base, de l'ancrage et du palier peuvent être coordonnées. | L'installation requiert une plate-forme de charge ou une cage sur mesure, un dispositif d'accès, une course, des arrêts, une enveloppe structurelle ou des commandes. |
| Référence bibliographique | SM-GTP-102 : charge utile de 2 500 kg, 24 personnes, course maximale de 200 m, et vitesse sélectionnable de 36 / 54 / 90 m/min. | Examen spécifique au projet requis. |
| Interface d'installation | Section de mât de 550 × 550 mm ; la base, l'ancrage et les interfaces d'atterrissage nécessitent une étude de projet. | Gaine, fosse, échappée et interfaces structurelles : étude spécifique au projet requise. |
| Charger et accéder à la géométrie | Cage de 3 000 × 1 500 × 2 000 mm publiée, dotée de portes avant et arrière, ainsi que d'une ouverture latérale de 2 600 mm de large. | La capacité, les dimensions de la plate-forme ou de la cage, ainsi que les accès et les ouvertures sont définis après l'étude du projet. |
| Régime de service | Déplacement permanent du personnel, des outils et des marchandises ; la performance du cycle est confirmée pour l'installation actuelle. | Examen spécifique au projet requis pour les exigences de service et de cycle de fonctionnement. |
| Local des machines et cuvette | Examen spécifique au projet requis. | Examen spécifique au projet requis. |
| Environnement | Il convient d'examiner l'alimentation électrique, les conditions du site et l'environnement d'exploitation. | Examen spécifique au projet requis. |
| Planification de la maintenance | L'inspection, l'accès et la planification de la maintenance sont confirmés pour la configuration installée. | L'inspection, l'accès et la planification de la maintenance sont confirmés pour le système conçu. |
| Chemin de personnalisation | Choix de vitesse, d'entraînement et de configuration de projet basés sur des modèles concernant la plateforme SM-GTP-102. | La capacité, la course, les dimensions, les accès, l'entraînement et les commandes sont définis après examen technique. |
Étape suivante : Veuillez utiliser le guide pour le contexte de classification, puis communiquer la charge utile requise, les dimensions de la charge, la course, le nombre d'atterrissages, la disposition des portes, l'enveloppe structurelle, le facteur de marche, l'alimentation électrique et les conditions du site.
Définir l'ascenseur industriel en fonction du travail qu'il doit accomplir.
Une revue d'ingénierie utile commence par les conditions d'exploitation réelles, et non par une étiquette de produit générique. Veuillez communiquer ci-dessous les contraintes du projet afin que SEKLIFT puisse évaluer le modèle SM-GTP-102, un agencement hydraulique ou une solution de levage conçue sur mesure.
- 01 Charge et service Matériel, personnel et cycle d'exploitation
- 02 Voyages et accès Hauteur, paliers, portes et ouvertures
- 03 Enveloppe du site Taille de la cage, puissance et espace disponible
