Fabricante de Elevadores Industriais para Acesso Permanente de Pessoas e Cargas
A SEKLIFT projeta elevadores industriais para acesso vertical permanente. Cada solução considera a altura, as paradas, o uso para pessoas ou cargas, a estrutura disponível e as condições do local. A linha inclui o SM-GTP-102 e elevadores de carga projetados conforme a aplicação industrial. A finalidade, os usuários permitidos, a capacidade e as interfaces devem ser confirmados para a configuração selecionada.
- 01Fábricas de Cimento
- 02Fábricas
- 03Silos e Torres
- 04Instalações de Energia
- 05Armazéns
Fabricante de Elevadores Industriais na Turquia. Um Modelo Principal e Duas Soluções Sob Medida.
Fabricante de Elevadores Industriais
O elevador industrial para pessoas e cargas SM-GTP-102 é o modelo principal da linha SEKLIFT, com carga nominal de 2.500 kg, capacidade de até 23 pessoas, velocidades selecionáveis e percurso de até 200 m, conforme a configuração. Elevadores hidráulicos e especiais de carga são projetados sob medida, considerando a edificação, as cargas, os acessos e o ciclo de trabalho.
Os números verificados são mostrados apenas para o SM-GTP-102.ELEVADOR DE CREMALHEIRA PARA CARGA E PESSOAL

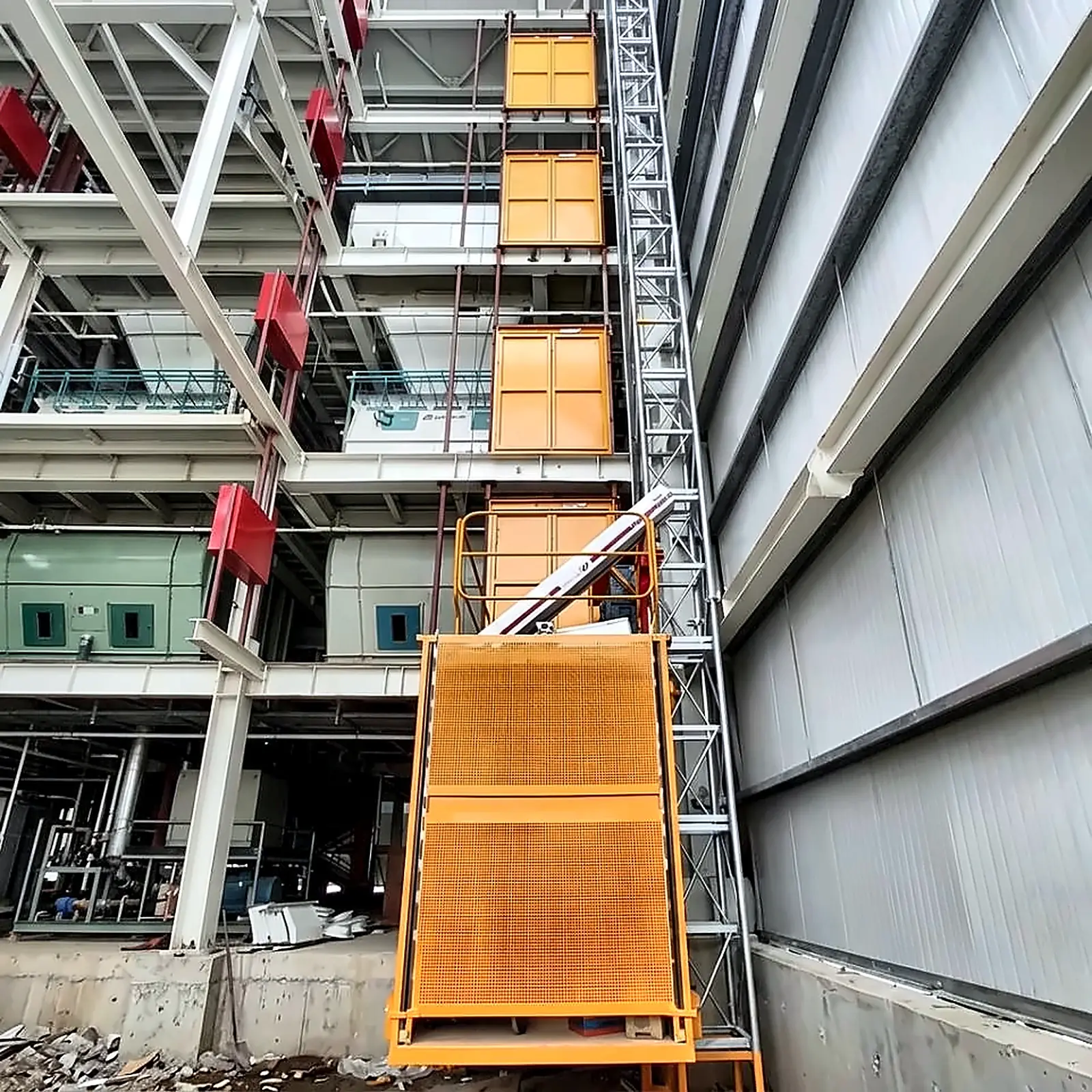

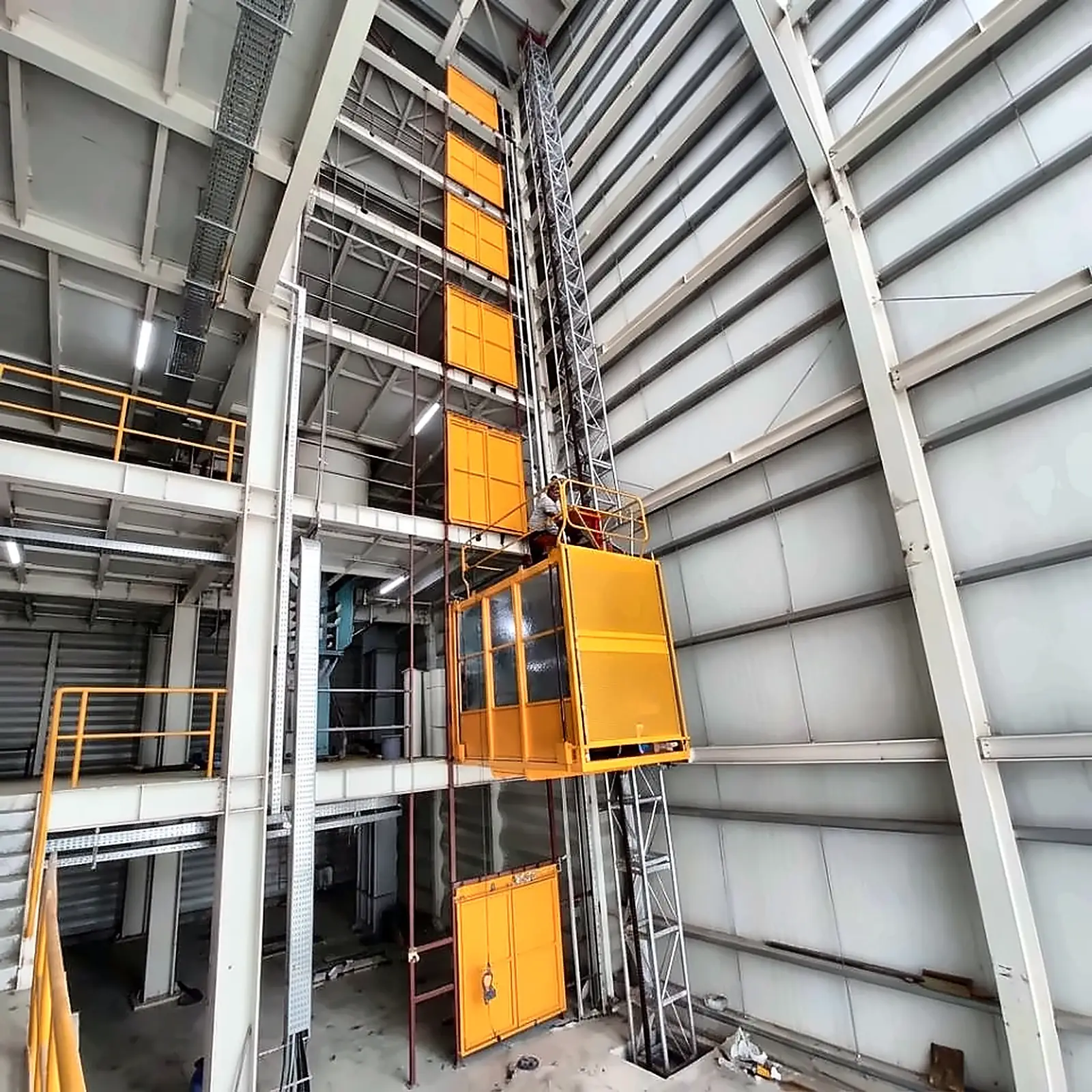

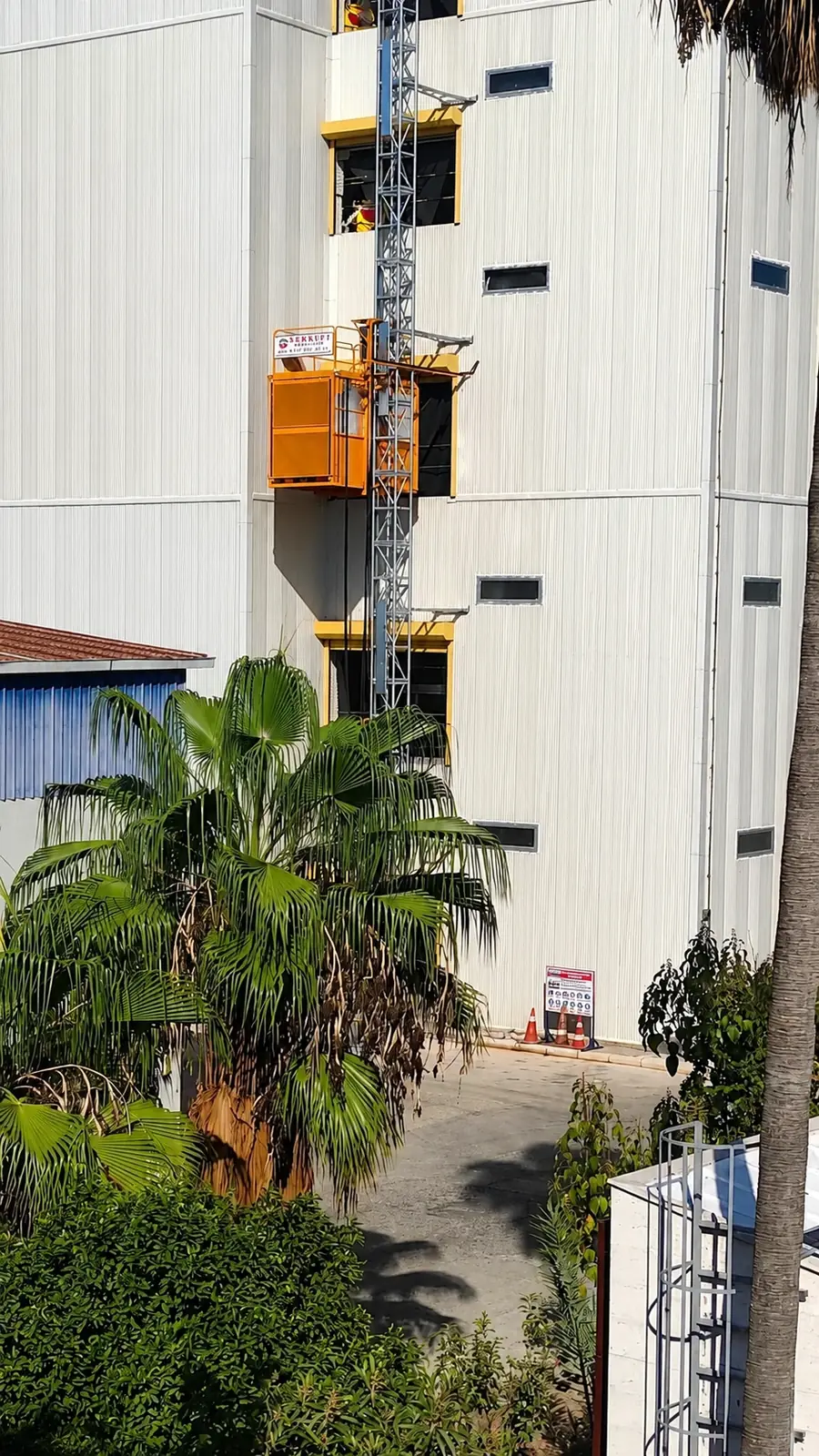

SEKLIFT Elevador industrial SM-GTP-102
O SM-GTP-102 tem cabine de 3.000 × 1.500 mm, abertura lateral para materiais volumosos e opções de velocidade de 36, 54 ou 90 m/min. O percurso publicado é de até 200 m. Velocidade, altura, acionamento e interfaces devem ser confirmados em conjunto para a configuração selecionada; alturas superiores exigem análise específica.
A abertura lateral de 2,6 m permite avaliar o acesso de materiais volumosos. As portas dianteira e traseira apoiam o planejamento do fluxo nas paradas, conforme a edificação.
Geometria de Acesso de Elevadores de Passageiros e Carga
As dimensões da cabine e das portas apoiam a especificação antes de definir as interfaces das paradas e da edificação.

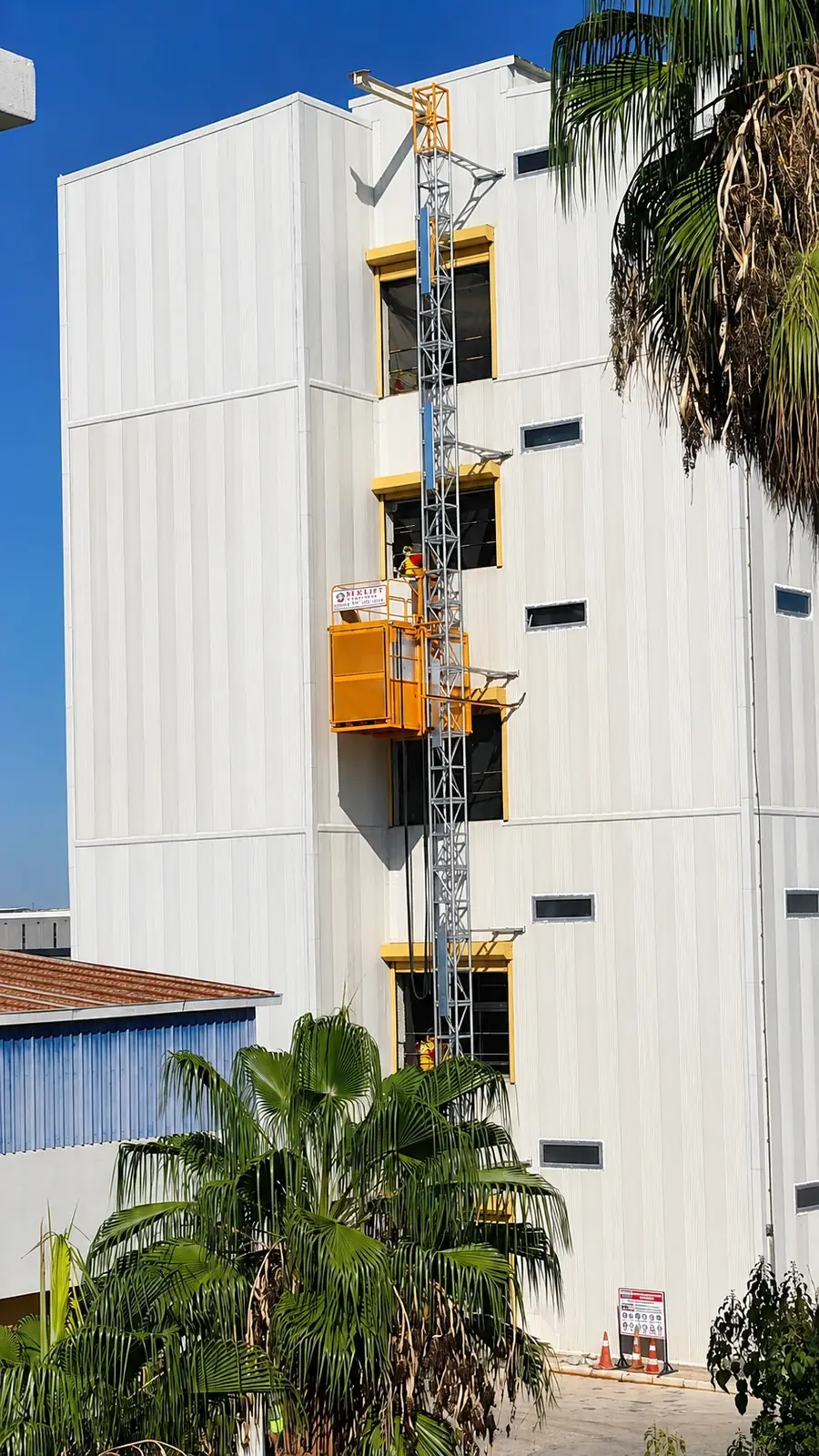

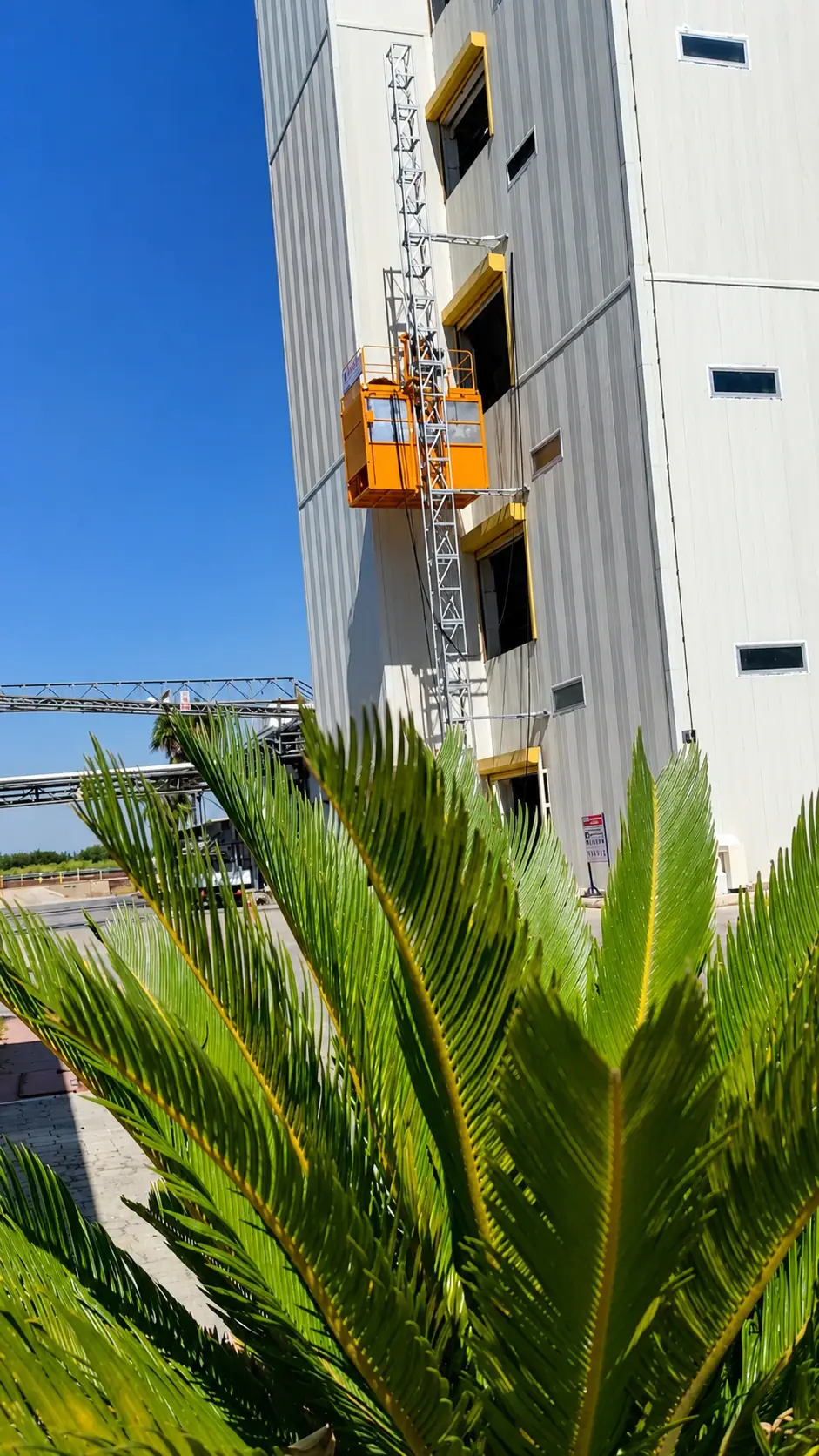

Plataforma com mastro de pinhão e cremalheira
A geometria da coluna verificada, o módulo da cremalheira, a classe de fixação e os pesos dos componentes apoiam a coordenação antecipada no local.
- Seção de mastro quadrada
- 550 × 550 mm
- Altura da seção do mastro
- 1.500 mm
- Módulo da cremalheira
- 6 mm
- Parafusos de fixação
- M24 × 260 / 10.9
- Peso da coluna / cremalheira única
- 133 kg
- Peso do mastro / cremalheira dupla
- 149 kg
- Peso da unidade de top drive
- 450 kg
Selecione o desempenho dos ciclos conforme a instalação
O SM-GTP-102 oferece três opções de velocidade de elevação. Os dados de motor fornecido, corrente de partida e consumo máximo são mostrados abaixo para as versões de 36 e 54 m/min.
| Configuração | 36 m/min | 54 m/min |
|---|---|---|
| Motores de içamento | 2 × 9,2 kW | 3 × 7,5 kW |
| Corrente máxima de partida | 120 A | 150 A |
| Consumo máximo de energia | 33 kW | 40 kW |
- Tensão de alimentação
- 400 V / 50 Hz
- Tensão de controle
- 48 V / 50 Hz / 24 V CC
- opção de 90 m/min
- Pacote elétrico confirmado para a configuração final
Proteção durante a movimentação, o acesso e as situações de emergência
O pacote de segurança SM-GTP-102 declarado combina proteção mecânica, limites operacionais monitorados, acesso controlado e sistemas de resposta a emergências.
Especificado como a unidade de freio de segurança mecânica do modelo.
Incluído no equipamento especificado para descida de emergência.
Chaves fim de curso superior e inferior montadas no mastro estão incluídas.
Especificado para detectar carregamento além do limite configurado.
Um dispositivo de travamento dedicado é especificado para a porta da cabine.
O pacote de frenagem indicado utiliza freios a disco acionados por mola.
Dispositivos de parada de emergência estão incluídos no pacote de segurança.
A altura declarada da barreira de segurança é de 1,10 m.
Defina a interface da base antes da instalação
Quando a instalação define o elevador
Os sistemas a seguir são feitos sob medida, em vez de configurações de catálogo fixas. Sua capacidade, curso, dimensões da cabine ou plataforma, entradas, conjunto de acionamento e controles são definidos apenas após a análise das condições reais do projeto.

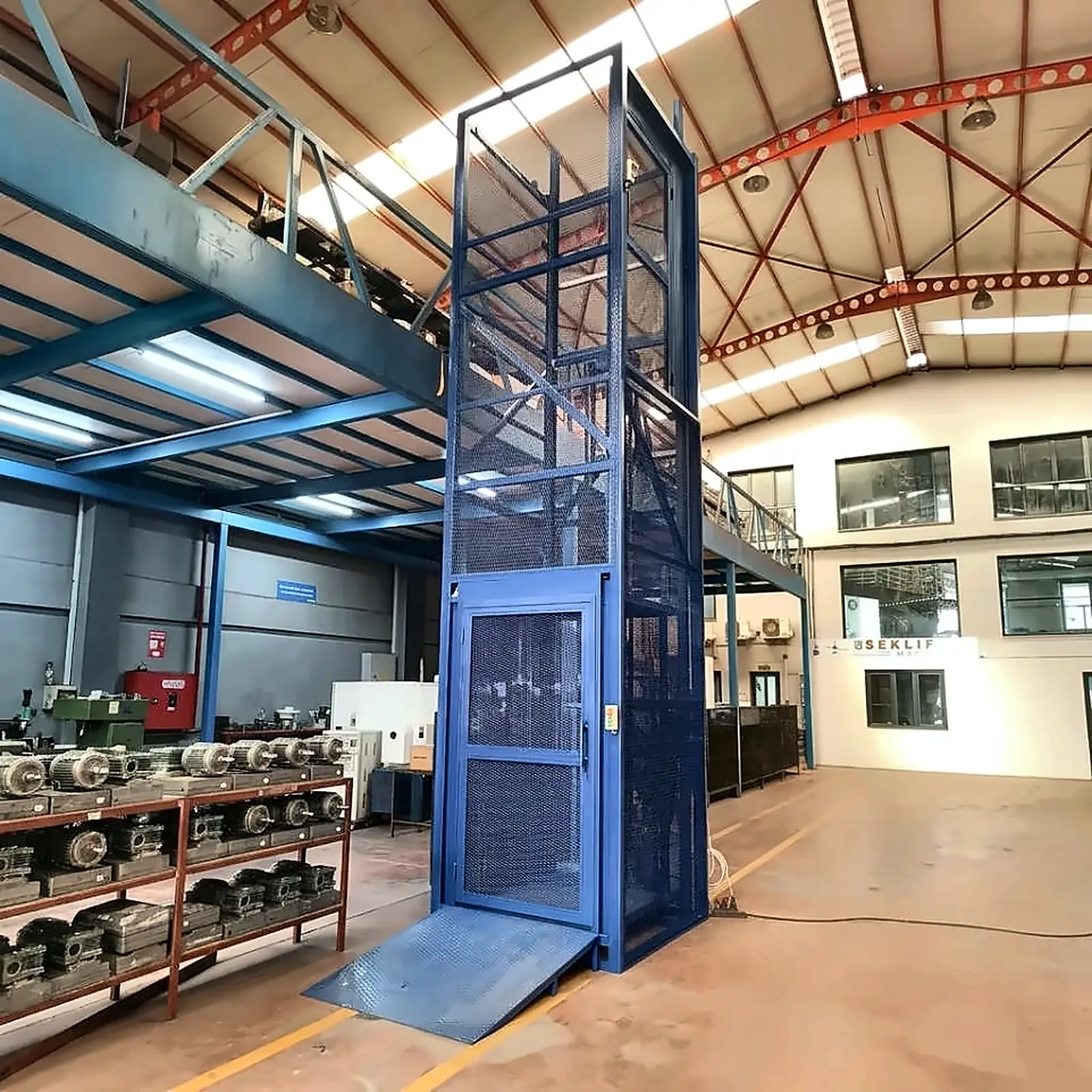

Elevador industrial hidráulico projetado sob medida
Elevador Hidráulico Personalizado
Um elevador hidráulico é desenvolvido em torno da instalação real, em vez de ser forçado a entrar em um escopo de catálogo predefinido. O projeto de engenharia alinha a carga transportada, o percurso e as paradas, o tamanho útil da plataforma ou da cabine, a disposição da entrada, o espaço estrutural, o ciclo operacional e os requisitos de controle.

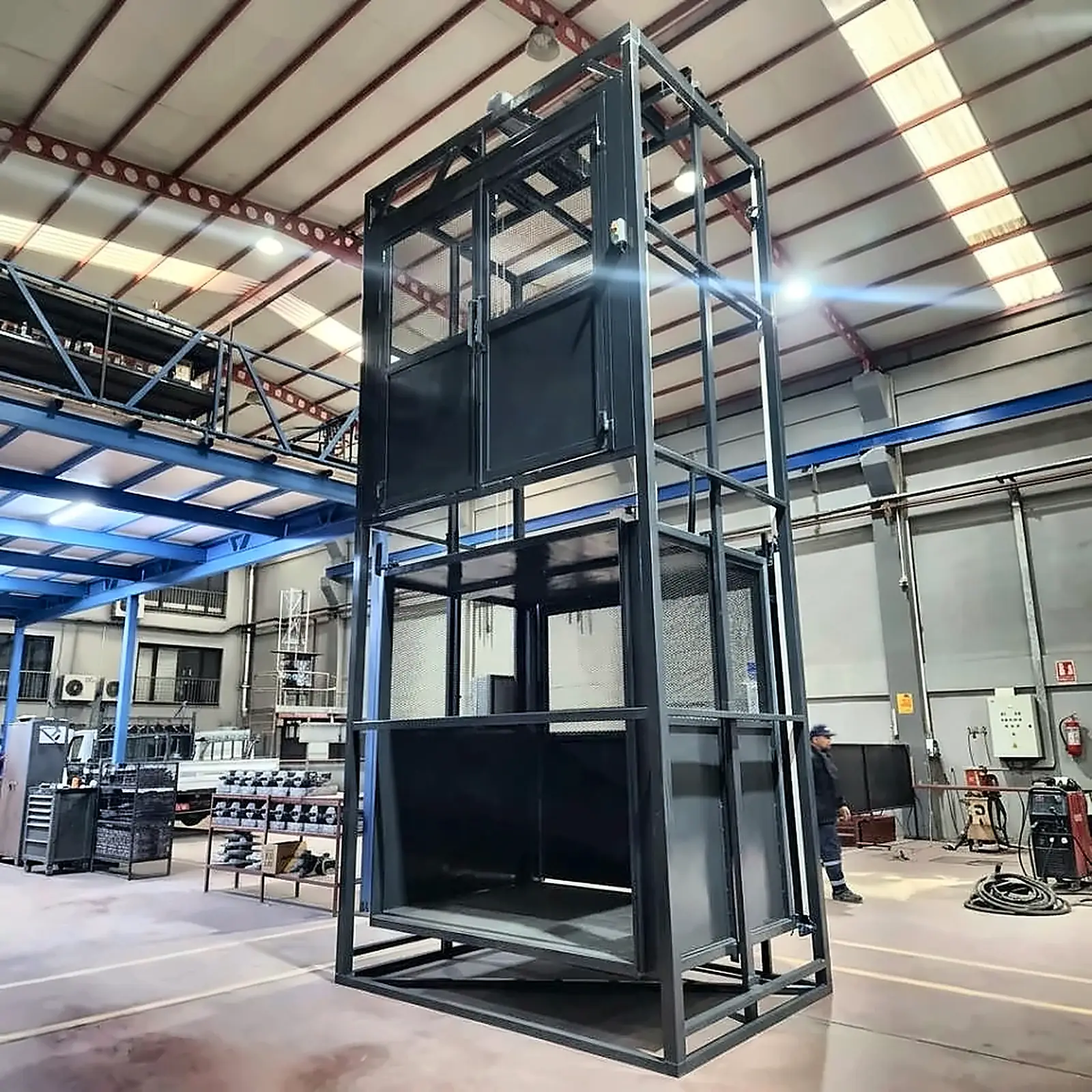

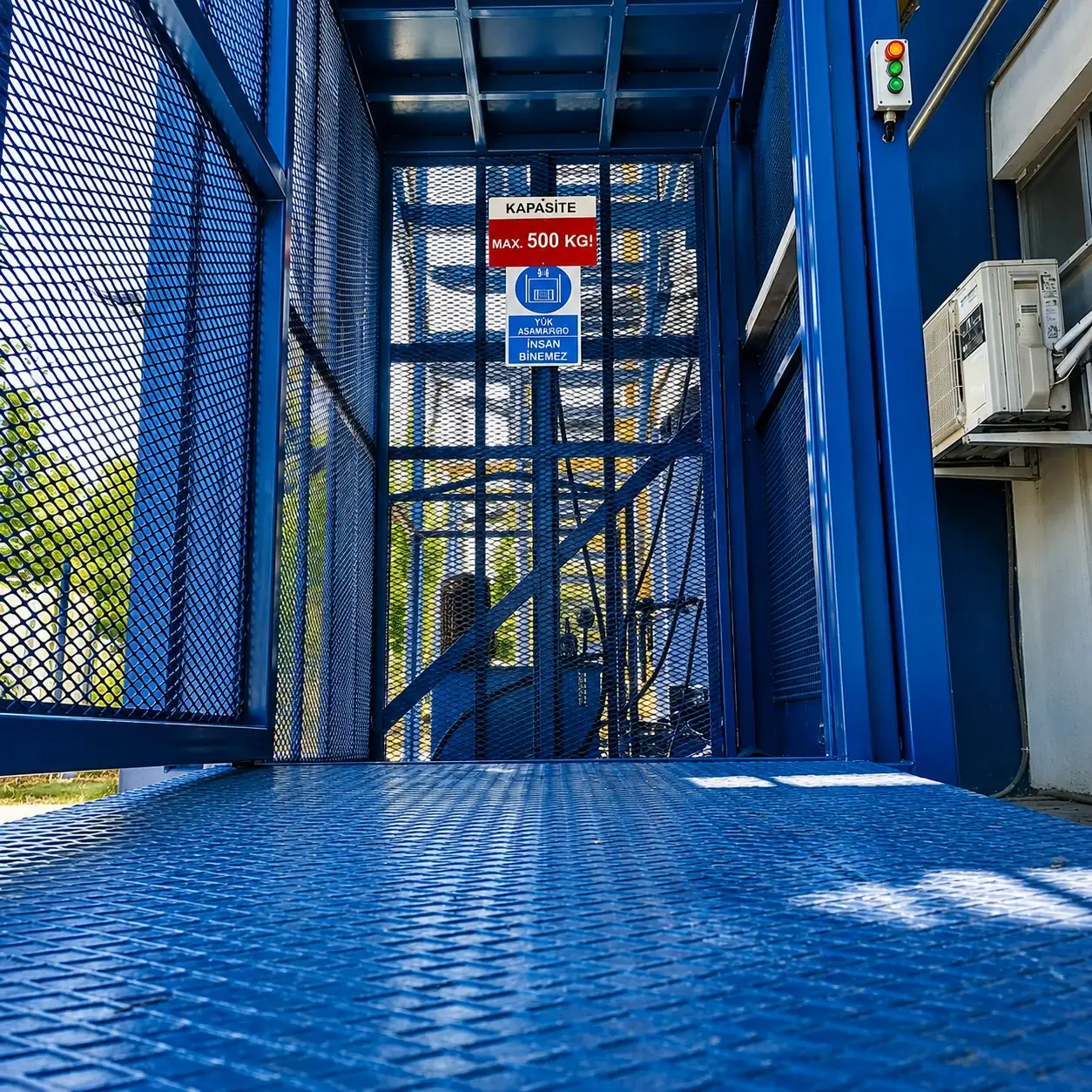

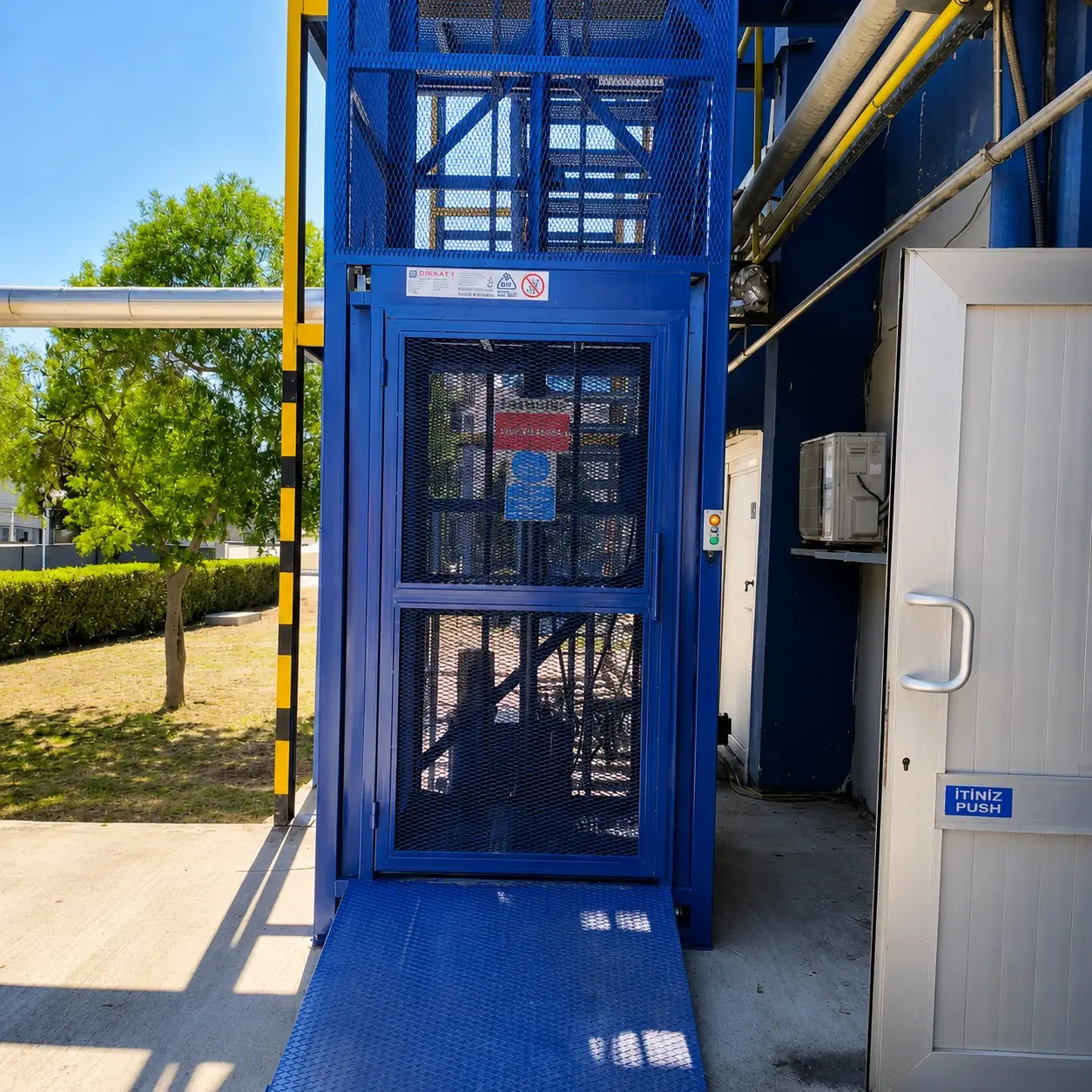

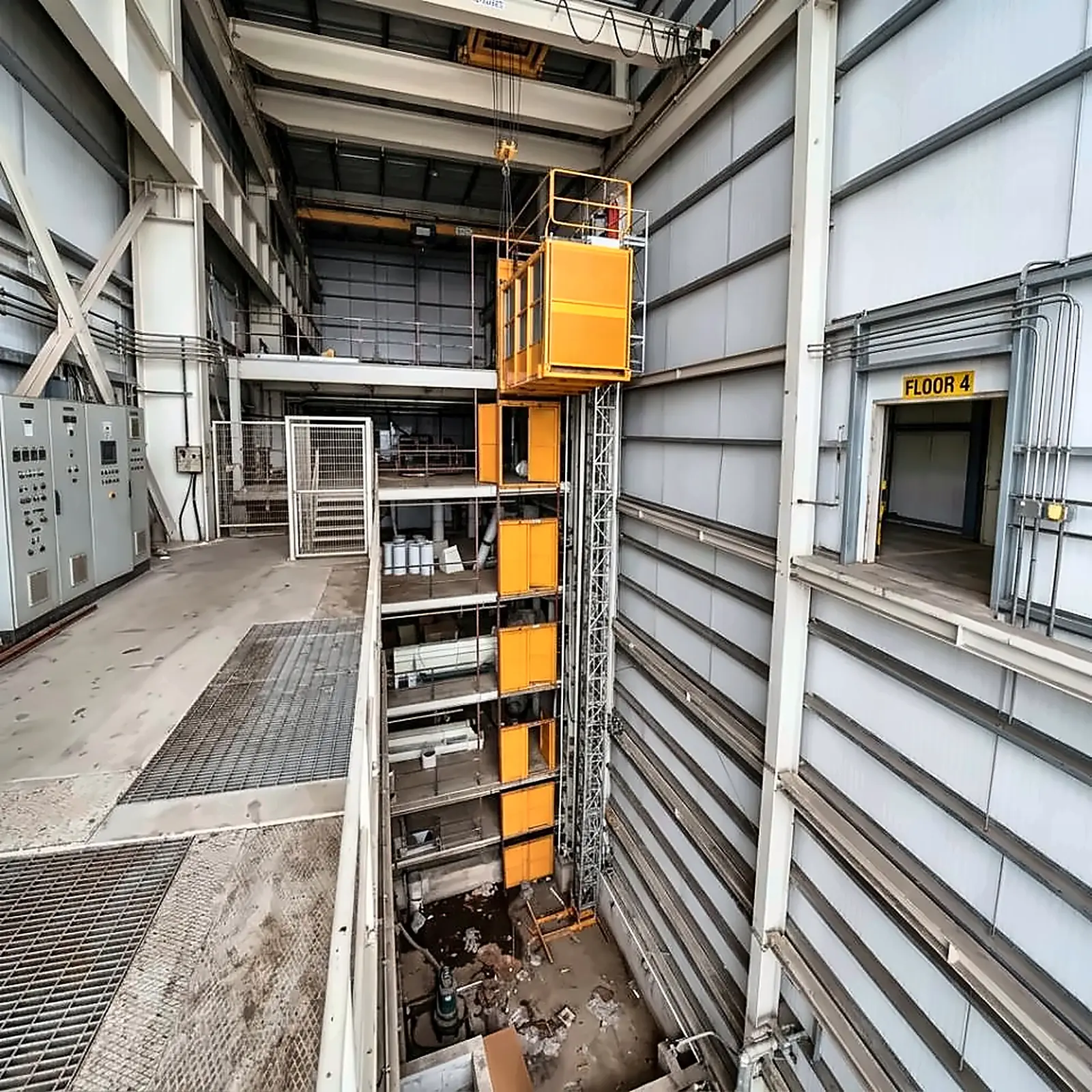

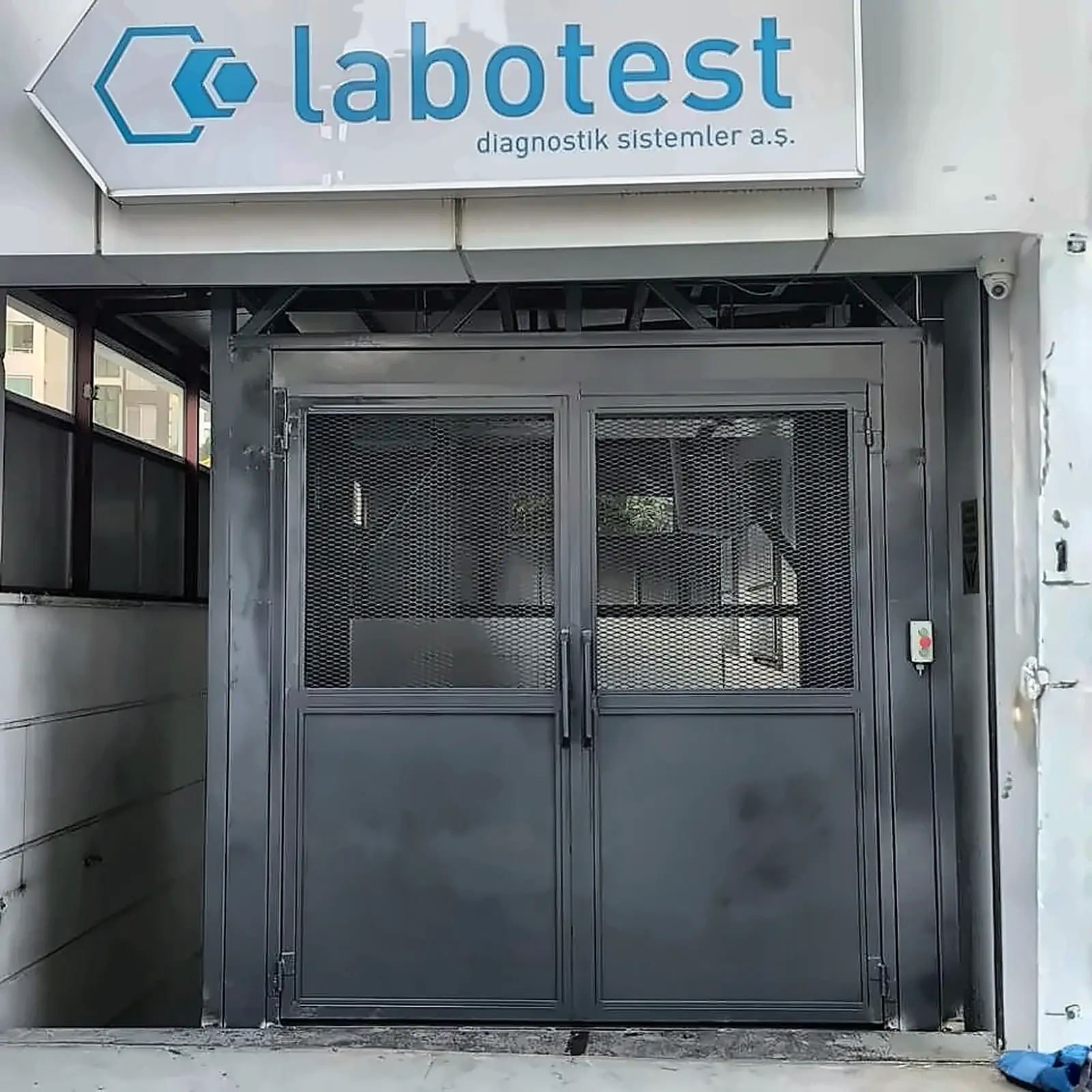

ELEVADOR DE CARGA INDUSTRIAL PROJETADO SOB MEDIDA
Elevador de Carga — Configuração Especial Projetada sob Encomenda
Construído para cargas e fluxos de trabalho que um elevador padrão não consegue descrever adequadamente. O sistema final é moldado em torno das mercadorias, seu método de manuseio, interface de carga, envelope da cabine ou plataforma, geometria da porta, arranjo de andares, percurso, frequência operacional e ambiente industrial.
Elevadores industriais. Comece pelo sistema, conclua o projeto.
Considere o SM-GTP-102 quando a carga nominal de 2.500 kg, a capacidade de até 23 pessoas, a geometria da cabine, as velocidades e o sistema de mastro atenderem ao uso previsto. Confirme a configuração selecionada.
Revisar as especificações do SM-GTP-102 ↑Escolha uma revisão de engenharia de projeto quando o arranjo hidráulico, o envelope estrutural, os batentes, as portas e o ciclo operacional devem ser definidos em conjunto.
Revisar os parâmetros de planejamento hidráulicoUse este caminho quando o carregamento de geometria, o método de manuseio de materiais, as aberturas de acesso ou o fluxo de trabalho industrial exigirem um sistema de carga construído para essa finalidade.
Revisar entradas de planejamento de freteElevador industrial de cremalheira ou hidráulico: quando considerar cada sistema
Nenhum sistema é superior em todas as aplicações. Comece pelo uso previsto, percurso, estrutura, acesso às paradas, geometria da carga e condições do local. Confirme a configuração final por análise de engenharia específica do projeto.
| Fator de decisão | Elevador industrial de cremalheira | Elevador de carga hidráulico / industrial |
|---|---|---|
| Aplicação típica | Acesso permanente de pessoal e cargas onde a plataforma baseada em mastro SM-GTP-102 se alinha com a instalação. | Um sistema personalizado de transporte de carga ou industrial definido em torno da instalação e da tarefa de elevação. |
| Quando considerar | As opções publicadas de carga, cabine, percurso e velocidade do SM-GTP-102 são adequadas, e as interfaces de mastro, base, ancoragem e pavimento podem ser coordenadas. | A instalação exige plataforma de carga ou cabine sob medida, disposição específica dos acessos, percurso, paradas, espaço estrutural ou controles. |
| Referência publicada | SM-GTP-102: carga nominal de 2.500 kg, até 23 pessoas, percurso de até 200 m e velocidades selecionáveis de 36 / 54 / 90 m/min. Confirmar os valores para a configuração selecionada. | Revisão específica do projeto necessária. |
| Interface de instalação | Seção de mastro de 550 × 550 mm; base, ancoragens e interfaces das paradas exigem análise do projeto. | Caixa de corrida, poço inferior, altura livre superior e interfaces estruturais: análise específica do projeto necessária. |
| Geometria da carga e dos acessos | Cabine publicada de 3.000 × 1.500 × 2.000 mm, portas dianteira e traseira e abertura lateral de 2.600 mm de largura. | A capacidade, as dimensões da plataforma ou cabine, as entradas e aberturas são definidas após a análise do projeto. |
| Padrão de serviço | Movimentação permanente de pessoal, ferramentas e carga; o desempenho do ciclo é confirmado para a instalação real. | Revisão específica do projeto necessária para os requisitos de regime de operação e ciclo. |
| Casa de máquinas e poço | Revisão específica do projeto necessária. | Revisão específica do projeto necessária. |
| Ambiente | A fonte de alimentação, as condições do local e o ambiente operacional devem ser revisados. | Revisão específica do projeto necessária. |
| Planejamento de manutenção | O planejamento de inspeção, acesso e serviço está confirmado para a configuração instalada. | O planejamento de inspeção, acesso e serviços está confirmado para o sistema projetado. |
| Caminho de personalização | Opções de velocidade, direção e configuração de projeto baseadas em modelos em torno da plataforma SM-GTP-102. | Capacidade, curso, dimensões, entradas, acionamento e controles são definidos após análise de engenharia. |
Próximo passo: consulte o guia de classificação e informe a carga, as dimensões dos materiais, a altura de percurso, as paradas, as portas, o espaço estrutural, o ciclo de trabalho, a alimentação elétrica e as condições do local.
Defina o elevador industrial conforme sua aplicação.
Uma revisão de engenharia útil começa com as condições reais de operação — e não com um rótulo de produto genérico. Compartilhe as restrições do projeto abaixo para que a SEKLIFT possa avaliar o SM-GTP-102, um arranjo hidráulico ou uma solução de carga construída sob medida.
- 01 Carga e dever Material, pessoal e ciclo operacional
- 02 Viagens e acesso Altura, paradas, portas e aberturas
- 03 Envelope do site Dimensões da cabine, alimentação elétrica e espaço disponível
